الوصف

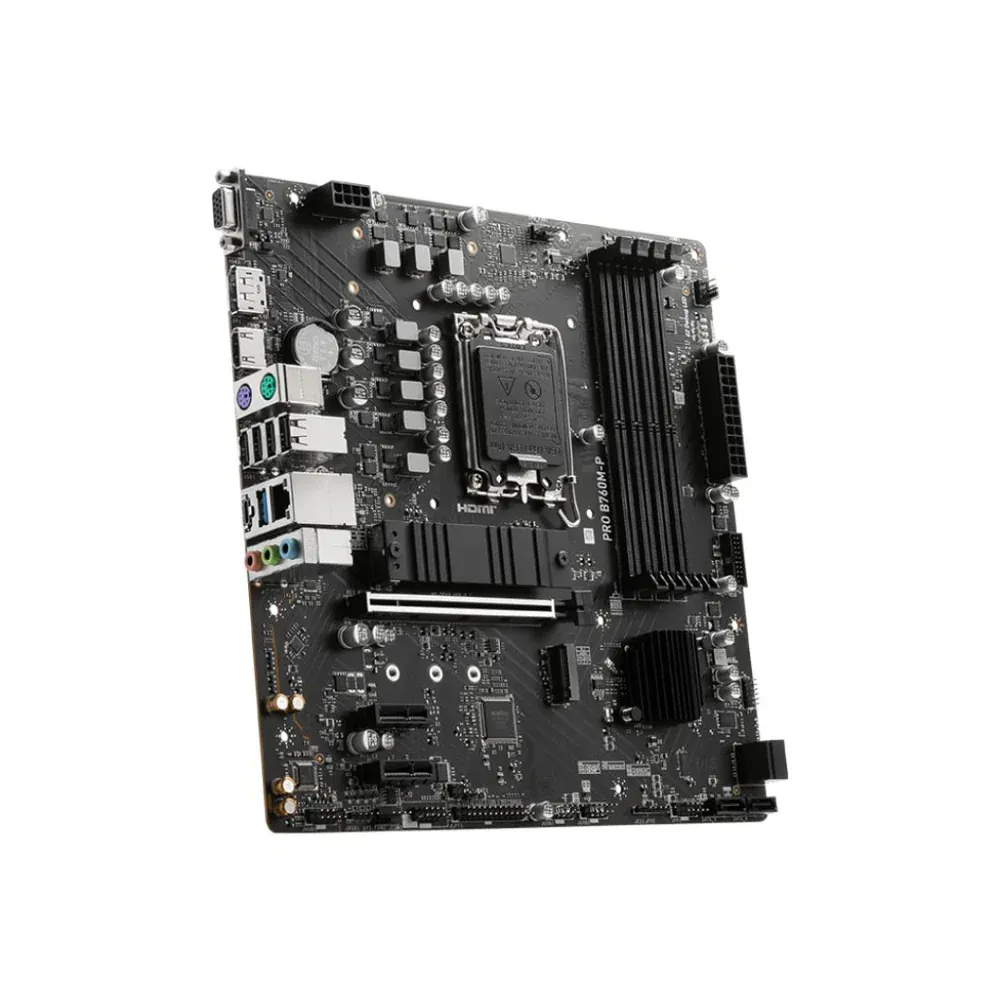

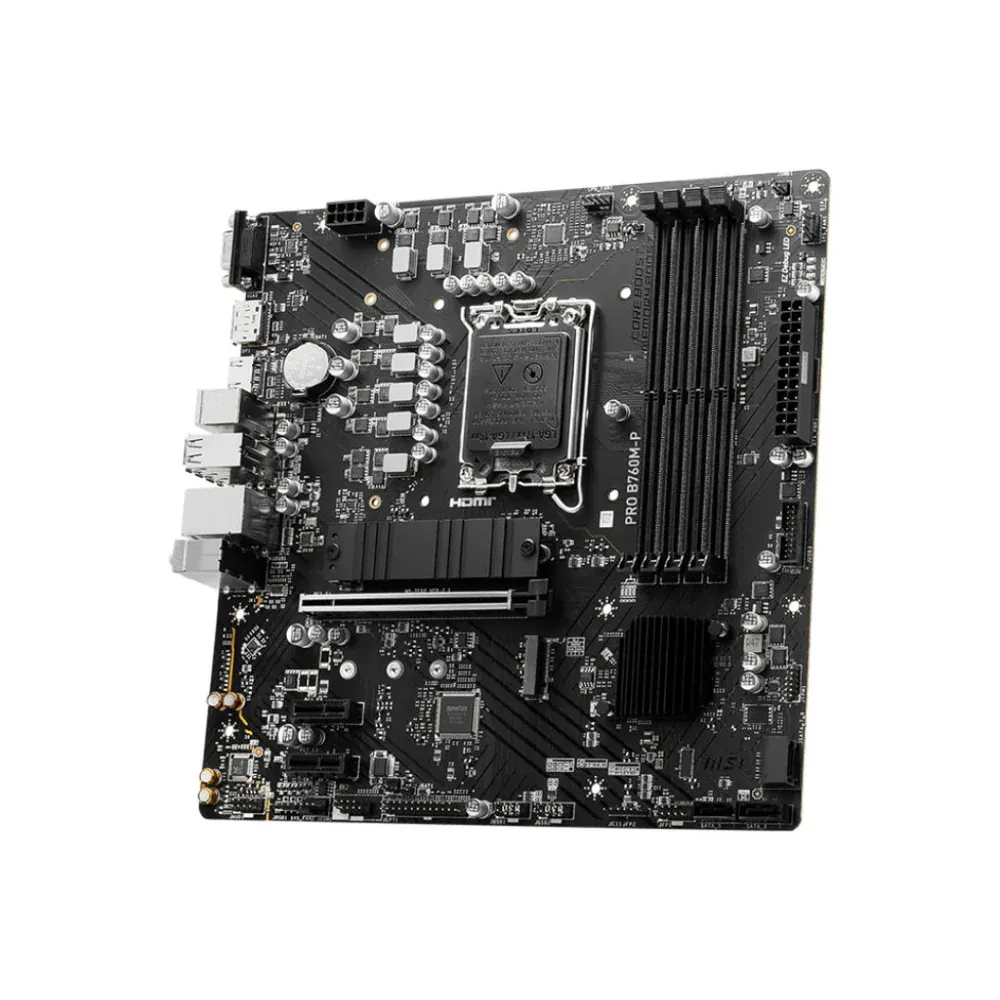

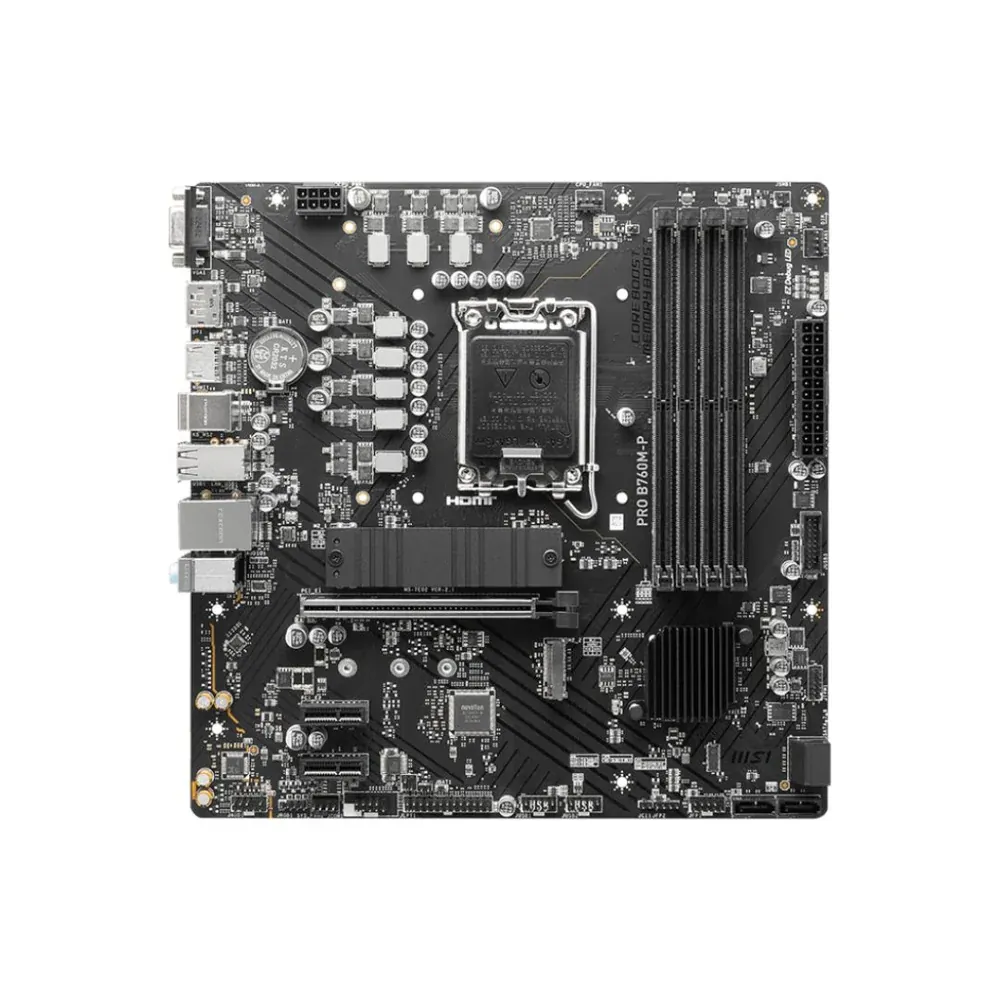

مواصفات اللوحة الأم
مجموعة الشرائح:
إنتل B760
دعم وحدة المعالجة المركزية:
معالجات Intel® Core™ من الجيل الرابع عشر/ الثالث عشر/ الثاني عشر، ومعالجات Intel® Pentium® Gold، ومعالجات Celeron®
مقبس LGA 1700
ذاكرة:
4 فتحات DDR5، بسعة تصل إلى 256 جيجابايت
الترددات المدعومة: DDR5 6800+(OC)، 6600(OC)، 6400(OC)، 6200(OC)، 6000(OC)، 5800(OC)، 5600(JEDEC)، 5400(JEDEC)، 5200(JEDEC)، 5000(JEDEC)، 4800(JEDEC)
أقصى ترددات رفع تردد التشغيل:
1DPC 1R: ما يصل إلى 6800+ ميجاهرتز
1DPC 2R: ما يصل إلى 6400+ ميجاهرتز
2DPC 1R: ما يصل إلى 6000+ ميجاهرتز
2DPC 2R: ما يصل إلى 5600+ ميجاهرتز
يدعم Intel® XMP 3.0 OC
وضع القناة المزدوجة للتحكم المزدوج
ذاكرة غير مخزنة وغير خاضعة لرقابة ECC
صوتي:
برنامج ترميز Realtek® ALC897
صوت عالي الدقة 7.1 قناة
تخزين:
2 × فتحات M.2:
M.2_1 (وحدة المعالجة المركزية): PCIe 4.0 x4، أجهزة 2280/2260/2242
M.2_2 (مجموعة الشرائح): وضع PCIe 4.0 x4 / SATA، أجهزة 2280/2260/2242
4 منافذ SATA 6G
ملاحظة: لن يكون SATA5 متاحًا إذا تم تثبيت SSD M.2 SATA في فتحة M2_2.
الشبكة المحلية:
شبكة Realtek® RTL8111H Gigabit LAN
الرسومات على متن الطائرة:
1 × HDMI™ 1.4: حتى 4K 30 هرتز
1 × DisplayPort 1.4: حتى 4K 60 هرتز
1 × VGA: دقة تصل إلى 2048×1536 50 هرتز، 2048×1280 60 هرتز، 1920×1200 60 هرتز
ملحوظة: تعتمد مواصفات الرسومات على وحدة المعالجة المركزية.
فتحات التوسعة:
1 فتحة PCI-E x16 (PCI_E1 Gen PCIe 4.0، من وحدة المعالجة المركزية)
2 فتحات PCI-E x1 (PCI_E2، PCI_E3 Gen PCIe 4.0، من مجموعة الشرائح)
دعم RAID:
RAID 0، RAID 1، RAID 5، RAID 10 لأجهزة تخزين SATA
منافذ USB:
مؤخرة:
4 منافذ USB 2.0
1 × USB 5Gbps Type-A
1 × منفذ USB 10 جيجابت في الثانية من النوع C
أمام:
4 منافذ USB 2.0
2 × USB 5Gbps Type-A
موصلات الإدخال/الإخراج الداخلية:
1 × موصل طاقة ATX
1 × موصل طاقة وحدة المعالجة المركزية
1 × مروحة وحدة المعالجة المركزية
2 × مروحة النظام
2 × اللوحة الأمامية (JFP)
1 × اختراق الهيكل (JCI)
1 × صوت أمامي (JAUD)
1 × منفذ طابعة (JLPT)
1 × منفذ اتصال (JCOM)
1 × موصل LED RGB (JRGB)
1 × رأس دبوس TPM (يدعم TPM 2.0)
4 منافذ USB 2.0
2 منفذ USB من النوع A بسرعة 5 جيجابت في الثانية
ميزة LED:
4 × EZ Debug LED

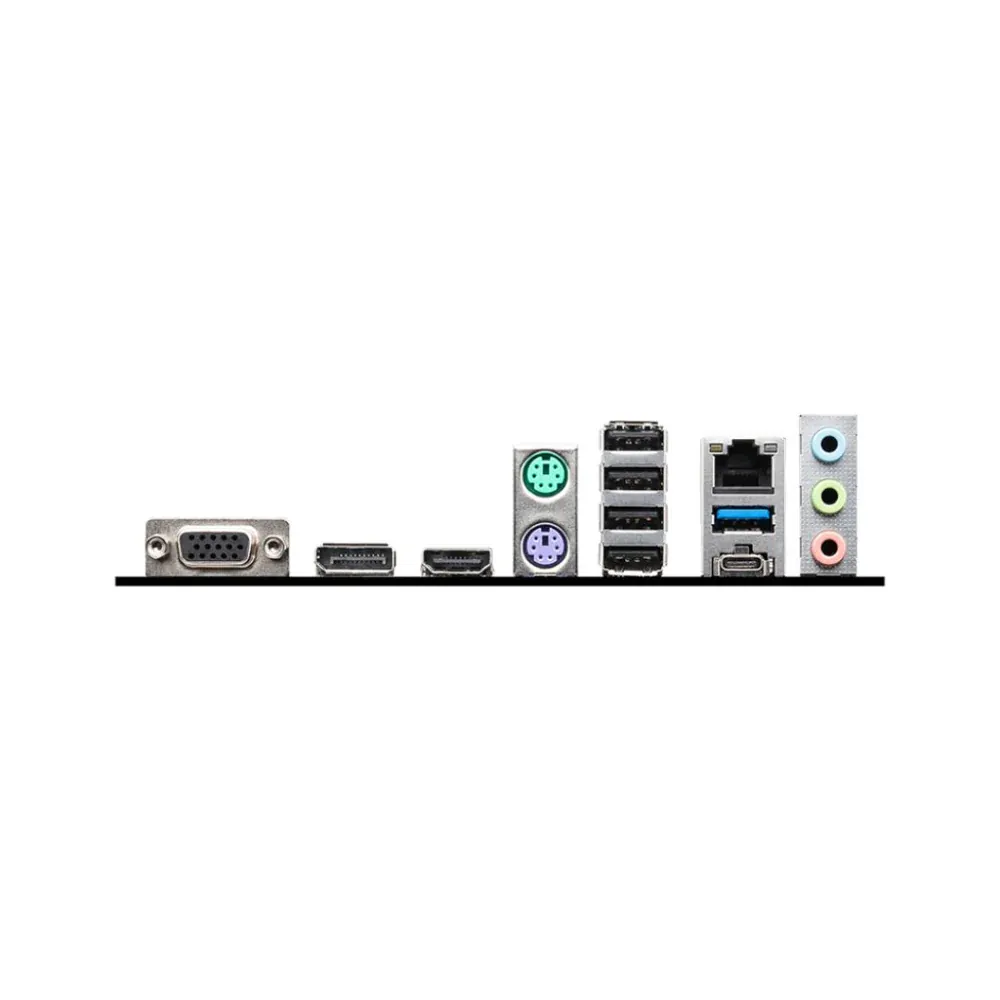

منافذ اللوحة الخلفية:
في جي ايه
منفذ العرض
HDMI™
لوحة المفاتيح / الماوس
يو إس بي 2.0
منفذ LAN
موصلات الصوت
USB 3.2 الجيل الأول 5 جيجابت في الثانية (النوع A)
USB 3.2 الجيل الثاني بسرعة 10 جيجابت في الثانية (النوع C)
نظام التشغيل:
يدعم Windows® 11 64 بت، Windows® 10 64 بت
عامل الشكل:
mATX (243.84 مم × 243.84 مم)
